2008年12月14日 星期日

[技術] 瓦楞紙的量測方法 ─ 含水率

含水率

含水率是指瓦楞紙的水分含量多寡,用百分比來表示,含水率對紙箱強度有很大的影響,含水率高的紙質會變軟,強度也會變差,壓楞的黏合品質也會變差;相反的,含水率過低時,紙質會變脆,壓楞時就容易破裂,耐彎折強度也會變差。

另外需特別注意的是,當黏合單面瓦愣芯紙的【裱面紙/襯紙(Liners)】與【瓦愣芯紙(fluting)】的含水率差異過大時,就容易出現捲曲的現象。使用這種捲曲的單面瓦愣芯紙來製作成瓦楞紙板,就容易出現起泡及脫膠的缺失。

corrugatedboard01_thumb1

一般瓦楞紙的含水率規定為 8~16%。測定時採用烘乾法,從待測的瓦楞紙板上取不同部位的樣品若干塊,秤重約為50g,然後將其撕成碎片後,放入烤箱,烘乾至恆重後再秤重計算如下。

corrugated_water_percentage01


延伸閱讀:
[技術] 【瓦愣紙板】的規格
[技術] 【瓦楞紙板】的製作及類別

2008年12月2日 星期二

[電腦] MS-Outlook 電子郵件回收(recall)成功與否的案例探討

案例一

傳送一封電子郵件,請求您的同事回覆明天早上可否電話會議,但是突然發現明天自己有急事要請假不能參加,於是想要回收這封電子郵件。

執行下列動作:

  1. [郵件]功能窗格中,按一下 [寄件備份]
  2. 開啟要回收或取代的郵件。
  3. [執行] 功能表上,按一下 [回收這封郵件]
  4. 按一下 [刪除這封未閱讀郵件]

    附註   如果您要傳送郵件給許多人員,可以考慮清除 [回報從各收件者回收是否成功] 核取方塊。

    [回收這封郵件] 對話方塊

    圖說文字 1  選取是否要刪除郵件或要刪除和取代郵件。

    圖說文字 2 選取核取方塊以接收回收已成功的確認。

執行結果:

這封郵件總共發給五人,其中有四人是同一辦公室的同事,另一人也公司同事但人在美國,執行的結果,在同一辦公室的其中三人回收成功,一人回收失敗,在美國的同事還沒有訊息傳回,應該是還未上班,還沒上Outlook,隔天Outlook就回報成功了。

所以說,如果回收的對象是使用通一台 Exchange 伺服器時,回收的成功與否就在對方是否已經打開了你送出去的郵件,如果對方還未開啟則回收機率幾乎為100%。

如果是同公司的不同郵件伺服器,回收成功率也很高。


案例二

傳送一封電子郵件給 Hotmail, Yahoo, Gmail 的朋友帳號,循案例一的方法回收郵件,結果Outlook完全沒有回報成功與否,追查朋友電子郵件收信結果,朋友最先收到第一封郵件,接著又收到一封郵件,在同樣的標題前面加上了 Recall(回收)的字樣,內容大約是說明對方想要回收前一封郵件。

所以,如果郵件寄到非Outlook的郵件伺服器後,回收機率幾乎為0%。


案例三

傳送一封電子郵件給下游廠商也是使用 Exchange伺服器, 循案例一的方法回收郵件,結果Outlook也是沒有回報成功與否,結果和 [案例二] 一致。

所以,如果Outlook 郵件伺服器是跨公司的,那麼回收率也是0%。


結論:

最好的方法是在按下【傳送】按鈕前再檢查一次郵件內容是否正確,要成功回收送錯的郵件,必須是

  • 公司內使用 Exchange 郵件伺服器。
  • 回收的對象為同一公司內使用 Outlook 收信軟體。
  • 手腳要快,要在對方還未打開你的郵件以前回收。

延伸閱讀:
[電腦] Outlook2003 English 回收(recall)已發送出去的電子郵件

2008年11月29日 星期六

[技術] 生產線上的【落下測試】與【敲擊測試】探討

一般來說,電子成品組裝廠在其生產線上,除了正常的組裝及測試流程外,還會或多或少建立幾道測試檢驗的控管關卡,來確保其生產的產品品質,最常看到的有下列兩道關卡,設置在產品組裝完成及電測的中間站別。

  • 敲擊測試 (Tapping test)
    敲擊的最主要目的在檢查成品是否有任何的組裝不良,包刮電子零件的空、假焊、錫球、錫珠,及機構、螺絲是否組裝到位等。
    敲擊測試棒通常是利用一顆【彈力球】插上木棒作成,敲擊時拿著木棒的一頭,用彈力球來對成品作敲擊的動作,敲擊時產品最好開啟電源,有畫面的產品須留意畫面是否有異常出現,因為有些焊接不良的電子零件,可能只有在敲擊時會出現開路或是短路的問題。通常敲擊測試會擺在電測的第一關,因為我們不知道敲擊後,是否已敲出了產品的問題,如果敲擊後沒有任何的電測把關,很有可能會讓不良品流出到客戶的手上。敲擊的位置很重要,因為不同的位置所敲出來的效果不一樣,要敲在產品實心可以產生共振的地方,一般的測試要連敲三下;最好可以找到產品設計最脆弱的地方來作敲擊,如果只敲在中空的地方是沒有效果的。另外彈力球的大小及重量都會影響敲擊的成效,須留意。
    Tapping_test

  • 落下測試 (Drop test)
    drap_test_table01 這裡的落下測試是指產品出貨前的品質驗證,並不是DQ (Design Quality)的落下實驗。落下測試以產品裸損為準,目的和上述的敲擊測試一樣,在檢查成品是否有任何的組裝不良,這個測試和敲擊測試可以互補,敲擊測試著重在「共振」,連敲三下;
    落下則只作一次。落下的桌面材質為實心木板,上面舖了一層 3~5mm 的靜電桌墊。
    作落下測試時為自由落下,不插電源,也不開電的。 和敲擊測試一樣,落下測試後必須做電測以確保產品功能良好,無外觀損傷。
    落下的高度通常從 76.2mm (3 inch)~300mm,一般是以產品的重量來區分,重量越重的,摔落的高度越低
    。 下表只是一個大概,僅供參考,一切要以各公司實際的產品為準。
    重量 高度
    500g以下 300mm
    500~1,000g 200mm
    1,000~1,600g 152.4mm
    1,600~2,200g 101.6mm
    2,200g以上 76.2mm

    個人經驗,產線上的作業員都不太敢摔產品,所以落下測試會越摔越低,其實應該讓作業員知道,落下測試的目的是要挑出有問題的產品,與其讓不良品流出到客戶的手上,日後被退貨,還不如先在產線上就把它Q下來,把產品摔死了應該得到獎勵才對。 另外,R&D在做產品研發時,很多機器都要摔到76Cm以上不死,而且還是六面四(八)角的摔在水泥地上,所以不用怕落下會把產品摔壞,怕的是不小心掉到地上,傷及外觀。


2008年11月20日 星期四

[技術] 電路板去板邊 ─ 總整理 (Summary)

現今電路板去板邊的方法大致分為三大類

如果以品質觀點來看,【Router切割機】的效果最好,但價錢也最貴;【手動折板邊】的品質最難控制、也最差,但並不需要花太多費用。

Router切割機 V-cut 切割機 手動折 V-cut
品質 中等
價錢 中等 便宜

以整體觀點來看,一般的板子應該優先走【V-cut 切割機】,如果不能使用【V-cut 切割機】的板子再來決定用【Router切割機】或是【手動折板邊】的方式。下面是一些選擇的建議:

  • Router切割機
    • 手機板。因為手機板都是小零件而且板子厚度大多為0.8mm而已。
    • 有不能承受電路板彎折的零件。
    • 信賴度要求較高的電路板。
    • 無法製作V-cut的板子。
  • 手動折 V-cut
    • 不能使用【V-cut切割機】但對於信賴度要求不是非常高的板子。比如有零件橫跨於V-cut中間的板子。
    • 板子上的零件都可以承受一定彎曲。一般太薄及MLCC的零件無法承受板子彎折,容易造成破裂 (crack或是 micro crack)。

延伸閱讀:
【電子產品】的生產製造流程
電路板去板邊 ─ Router 切割機
電路板去板邊 ─ V-Cut 分板機
電路板去板邊 ─ 手動去板邊 (Manually V-cut breaking)

[技術] 電路板去板邊 ─ 手動去板邊 (Manually V-cut breaking)

depanel_manual_s

要使用手動方式去板邊作業以前,應該要先確認板子確實無法使用【V-cut 切割機】作業。因為手動方式在去板邊時存在很多的品質問題:

  • 手動折板邊全部由作業員操作,較難管控折板邊的紀律(discipline),品質就會出現時好時壞的問題。
  • 手動折板邊必須彎曲板子,容易造成電子零件破裂(crack, micro-crack),進而降低產品良率。有些問題甚至要使用一段時間後才會漸漸出現。
  • 手動折板邊也容易造成電路板的損傷,比如說導通孔(vias)的連接處音折斷板邊時斷裂;另外也容易傷害電路板的線路,因為板子是用折斷的,所以在折斷邊的地方會出現毛邊,有些線路如果太靠近板邊就有損傷的可能。
  • 手動折斷板子時需要手握電路板,手指會直接接觸電子零件,進而損害。另外,折斷板邊時也有很大的機會讓板子直接碰觸工作桌面,有些比較高的零件就容易因折斷碰觸的關係而損傷。

手動折板邊應該注意的事項:

  • 折板邊時必須用雙手握住【電路板】的下緣,離 V-cut 上去 20mm 的地方,盡量避免彎曲變形【電路板】。
  • 【手動折板邊治具】的溝槽深度應該配合 V-cut 距板邊的距離,原則上 V-cut 離手動折板邊治具不應該超過 3mm。
  • 電路板與【手動折板邊治具】的間隙不應該超出 1mm。
  • 建議折板邊的方向從【複雜面(有大零件及零件較多面)】折向【簡單面(零件較少、較小面)】,這樣可以讓大拇指握在複雜面,剩下四指握在簡單面,以盡量避免傷害零件;另外也可以防止折斷板邊時,不小心讓電路板碰觸到工作桌面,對較大零件所造成的損傷。

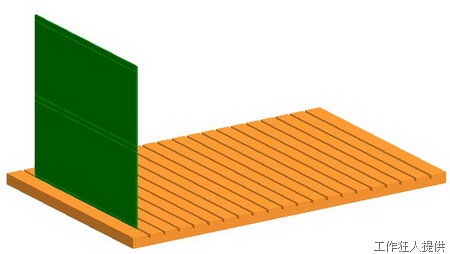

 depanel_manual01


延伸閱讀:
【電子產品】的生產製造流程
電路板去板邊 ─ Router 切割機
電路板去板邊 ─ V-Cut 分板機

2008年11月19日 星期三

[技術] 超音波焊接 (Ultrasonic Welding)

【超音波焊接】通常用來將兩個固態物件熔接在一起,而不需要使用到任何的溶劑及黏著劑,其優點是:

  • 可以大量生產。
  • 品質穩定。
  • 降低成本。

在電子產業中也常見其應用,最常見到的應用有:

  • 將手機及筆記型電腦的前後電池盒密封在一起。
  • 將機械母螺絲熔接埋植於塑膠柱中。

超音波塑膠焊接的原理是由發聲器產生20KHZ 或15KHZ的高頻信號,通過固定於超音波機器上的【能量轉換器(HORN)】直接接觸於塑膠製品的工件上,並使工件內的分子發生劇烈摩擦而進而產生高溫,最後熔融化塑膠工件以達到焊接的效果,另外超音波機器會施加一定的壓力於工件上,一來可以埋入物品於塑膠工件上或是接合兩個不同的塑膠工件,二來可以使熔化後又重新冷卻的塑膠定型。

ultrasonic_machine01


超音波應用於電子組裝業時,有下列幾種作業方式:

1. 熔接 (Joint)

2. 埋植 (Insertion)

3. 成型 (Forming)

4. 鉚合 (Stacking)

5. 點焊 (Spot Welding)

6. 切除 (Degating)

Ultrasonic_process01



ultrasonic_machine_joint01 ultrasonic_machine_insert01

ultrasonic_machine_stackingt01


延伸閱讀:
超音波焊接 ─ 螺絲埋植塑膠柱破裂的可能原因 (Potential cause for insertion screw boss crack)

2008年11月14日 星期五

貿易術語中買賣雙方各自應承擔的責任、風險和費用對照表

以前偶有機會聽到什麼 FOB、CFR、CIF 的名詞,但是常常有聽沒有懂,今天在一本書上看到這個表格,關於「貿易術語中買賣雙方各自應承擔的責任、風險和費用對照表」,覺得蠻有參考價值的,所以就把它抄錄於此,供自己日後參考用。

Trade_glossary01


2008年11月12日 星期三

[電腦] 定期檢視 Exchange server 中已使用的空間大小 (以outlook 2003為例)

如何檢查 Outlook 2003 在 Exchange server 中已使用的空間大小?為何我的郵件信箱一下子就暴(滿)了?相信不少使用 Exchange Server 的朋友都有這樣的疑問。這篇文章把個人使用 Outlook 及 Exchange Server 的經驗供有相同疑問的朋友參考。

你是不是曾經收到過由 Exchange Server 郵件伺服器送出來 ─【郵箱已滿】或是【Your mailbox is over size limit】的訊息?刪除或搬移了一些不必要的郵件之後,不久郵箱又滿了,你有想過如何解決這個問題嗎?

基本上,我不太願意刪除電子郵件,因為我很常回去查詢就郵件,所以我有下面幾個方法可選擇:

1. 要求公司IT把郵箱加大。可能得偷偷加,因為要是每個人都加大了,硬碟空間可能會嚴重不足8-)

2. 把所有的新郵件設定到【個人資料夾 (Personal Folders)】。只要郵件一進來就搬到個人資料夾,適合固定使用同一台電腦的人,比較難在其他的電腦上看電子郵件。

3. 定期檢視並清理郵件伺服器上的空間。保留最新的郵件在郵件伺服器上,然後搬移舊的郵件到個人資料夾。 這樣子可以保留最大的彈性,讓我不論是用家裡或是公司的電腦都可以看電子郵件,只是我得定期更新備份個人資料夾,這樣也好,也不知道哪天會被資遣了,把該備份的都備份起來。

既然要定期清理郵件伺服器上的空間,我們就得知道 Outlook 在 Exchange Server 上的空間配置,通常【收件匣】及【寄件備份】這兩個資料夾會用掉 Outlook 中的最大空間,但是隨著時間一久,其他如【行事曆(Calendar)】、【工作(Tasks)】、【日誌(Journal)】、甚至是【同步處理失敗 (Sync Issues)】都會佔用掉郵件空間。這些空間如果沒有手動釋放掉,就會一直佔著毛坑,也會讓你的信箱動不動就滿了。

下面我門來看如何檢查並清除這些佔著毛坑的東東。

1. 在 Outlook 的左側面板中,用滑鼠右鍵點選你的【郵件信箱(Mailbox)】→ 選擇【內容(Properties)】。

outlook_mailsize01

2. 點選【文件夾大小(Folder Size)】。

outlook_mailsize02

3. 從下面的圖可以看得出來,總共使用了204281KB的郵件空間。

這裡的【收件匣】佔了最大的空間,有176596KB。

其次【行事曆】也用了8240KB。

這裡有一個很奇怪的項目【Sync\Conflicts】佔用了9527KB,這個項目就是同步處理失敗的項目,由於我的 Outlook原本是中文版,後來改為英文版,所以有一些中、英混雜。

outlook_mailsize03

4. 之前我一直找不到如何刪除【Sync\Conflicts】中的項目,經過了一番努力後,終於皇天不負苦心人,讓我找到了,這裡提供給大家參考。其時說破了就不值錢了…XD

4.1 找到【資料夾清單(Folder List)】並點選一般會在Outlook的左側面板的下方。

outlook_mailsize04

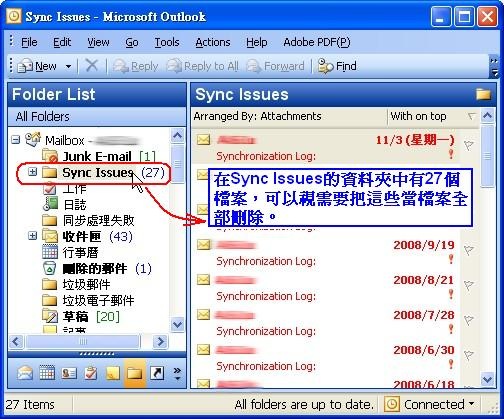

4.2 開啟【資料夾清單(Folder List)】,就會看到【Sync Issues】的資料夾,這些都是之前作同步時留下的電子郵件,檢查一下,如果不需要的話,就全部刪除吧。

outlook_mailsize05


延伸閱讀:
[電腦] Outlook2003 English 回收(recall)已發送出去的電子郵件
[電腦軟體] 如何取得鑲在 Outlook2003 郵件中的小動畫
[電腦] Outlook 2003 English 如何使用顏色管理郵件
[電腦] 如何設定 Microsoft Outlook 2003 English 取消郵件通知及更改收信時間間距
[電腦]解決Microsoft Outlook 2003 無法顯示圖片

2008年11月10日 星期一

[技術] 矽膠導電條 (Silicone Conductive Rubber)

(↓不同型號的【矽膠導電條】)
conductive_rubber01

(↓顯微鏡下看到的導電碳層(黑色部分),因為是一條一條的形狀,所以也有人稱為【斑馬矽膠條】Zebra Strips)

conductive_rubber02

矽膠導電條(Conductive silicone rubber)是由多層的【添加導電碳的矽膠層】及【絕緣矽膠(silicone)層】層層相疊熱壓而成,其構造可以參考上圖。一般運用於連接導通兩個獨立的電子零組件,可取代軟排線(FPC)或是連接器(Connector),目前大部分見其運用於導通LCD的玻璃ITO及電路板(Print Circuit Board),也有用來連接兩塊電路板。

其優點有

  • 價錢比連接器+軟排線便宜。
  • 可靠度比【熱壓導電紙(HeatSeal)】高。
  • 易於拆解,無需焊接。
  • 耐沖擊、耐振動(需配合壓縮比)
  • 耐磨損、耐腐蝕性。

目前的【矽膠導電條】大約可分為下列幾種較常見的類型

型號 說明 備註
conductive_rubber_L_type 全導電型
Zebra connector
這個是最常見的類型。
矽膠的硬度大約在 45~65°,而加上碳層之後的總硬度約在55~75°
壓縮比建議 8%, 7%~10%
conductive_rubber_LS_type 夾心
zebra with barrier
像夾心餅一樣,中間層為【L型】,前後兩面用絕緣矽膠包覆。只允許上下或是左右方向導通,可避免不必要的接觸。 兩邊的矽膠硬度大約在 25~35°之間。
壓縮比建議 10% ,10%~15%
conductive_rubber_LG_type 泡棉夾心
zebra with sponge barrier
外層用發泡矽膠泡棉取代原來的絕緣矽膠,矽膠發泡後成中空狀,有較好的柔軟度,矽膠泡棉硬度約在15~25° ,而整體硬度會下降到約50~65° 之間,通常呈粉紅色。
壓縮比建議 10~12% ,10%~15%
conductive_rubber_LD_type 雙層夾心
Dual zebras with barrier
N/A
conductive_rubber_LL_type 異型導電條
Odd zebra stripe
可配合各種不同的設計需求

導電層的材質除了一般的【碳】之外,也可以選用【金】的材質來增加導電性,但價格較貴。

【矽膠導電條】設計時的注意事項:

  • 壓縮比(Ratio):
    【矽膠導電條】的
    高度在 2~7mm 時,建議用 10~20% 的壓縮比
    【矽膠導電條】的
    高度在 7~10.5mm 時,建議用 7%~13% 的壓縮比
    由於【LG】型號的導電條比【LS】型號的導電條,所以建議多增加0.1mm的高度。
    另外【L】型號的導電條又比【LS】型號的導電條,所以建議要減少0.1mm的高度。

  • 最佳導電接觸:

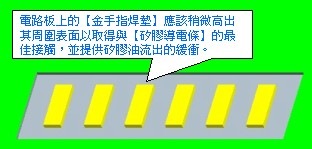

    電路板(PCB)上的每一個金手指焊墊至少應該要有三條碳層才能保持最佳導電接觸。一般來說,
    電路板上的金手指焊墊寬度 = 導電條的碳層間距 x3

  • 目前導電膠的碳層間距有0.25mm,0.18mm, 0.10mm, 0.05mm,間距越小價錢越貴。
  • 導電膠條的標準寬度一般有 0.4mm, 0.6mm, 0.8mm, 1.0mm, 導電膠條的導電層越寬則硬度越硬,壓縮比也就越小,選擇時得留意。也可以客制化寬度。

  • 矽膠在受到擠壓一定時間後會有矽膠油滲出,經過測試,矽膠油並不會導電,所以不至於會影響到電器特性,但還是要注意矽膠導電條的壓縮是否均勻,還有電路板的金手指設計應該要稍微高出旁邊沒有線路的地方 否則矽油流到電路板的金手指與導電條之間就會有開路的危險。
    PCB_land_pattern01
  • 導電碳層的表面電阻率約為 5Ω-cm。
    絕緣矽膠的表面電阻率約為 5×1014Ω-cm。
    絕緣矽膠泡棉的表面電阻率約為 1×1015Ω-cm。

相關閱讀:
簡介橡膠按鍵(Rubber keypad)

2008年11月3日 星期一

[技術] 【螺絲】與【塑膠螺絲柱】的設計

screw screwboss

螺絲是電子產品中最常使用的組裝方法之一,但是很多的設計者(R&D)卻常常忽略了螺絲及螺絲柱的的設計需求,而造成一些組裝上的缺憾,比如說螺絲柱滑牙(stripe)、螺絲柱破裂(crack)或斷裂(breaking)、或是螺絲斷裂(braking)、或是螺絲頭磨損(wear out)...等。

這裡提供一些螺絲及螺絲孔設計的基本需求,讓你的螺絲設計不再出問題。

screw screwboss01

  • 螺絲孔需設計導孔(counterbore)以導正螺絲鎖入。
  • 螺絲孔的深度必須比螺絲的長度還要深,為了容納被自攻螺絲切銷出來的塑膠屑,以避免螺絲孔爆裂。
  • 螺絲的選擇也非常重要,如果螺絲孔深度夠的話,選擇螺絲牙距大一點的螺絲可以有效防止螺絲孔滑牙。
  • 這個表格緊提供參考,還是要以實際操作為準。
  • 建議可以參考另一篇文章 塑膠自攻螺絲扭力探討 (Self-tapping Screw)

延伸閱讀:
塑膠自攻螺絲扭力探討 (Self-tapping Screw)

2008年10月26日 星期日

[電腦] Outlook2003 English 回收(recall)已發送出去的電子郵件

【MS Outlook】有個貼心的小設計 ─ 可以回收(recall)已發送的電子郵件。但是回收並不保證可以100%成功。以個人經驗來說,回收公司內部的郵件,其成功率可以超過50%,重點要對方還沒讀取你的郵件前就回收才可以,所以囉!如果回收郵件的動作越快,那回收的成功率就越高;到目前為止,我還沒有成功回收公司外部的郵件,對方大多只收到一封我要求回收郵件的通知而已,這應該是郵件已經超出 Microsoft Exchange 伺服器的控制範圍所致。

個人建議,在你發送郵件前最好再一次確認郵件的收件者內容。這裡有一篇文章探討這個主題可以參考。

關於詳細的【回收】成功與否,先參考下面 Microsoft 的說明網址。老實說,一般人看完 Microsoft 的說明後,可能還是有看沒有懂,但礙於時間有限,先忍耐一下,等下次有時間再來整理給大家參考。

下面我們就來看如何用 Outlook2003 English 回收(recall)已發送的電子郵件。

  1. 開啟 MS-Outlook。
  2. [郵件(Mail)]功能窗格中,按一下 [寄件備份]
  3. 開啟您要回收或取代的郵件。
  4. 在功能表上按一下 [執行(Actions)] ,然後選擇 [回收這封郵件(Recall this message...)]
  5. 這裡有兩個選項,自己選擇一個適合你的選項:
    一個是 [刪除這封未閱讀郵件(Delete unread copies of this message)]
    另一個是 [刪除這封未閱讀郵件並以新郵件取代(Delete unread copies and replace with a new message)]

    附註: 建議保留 [回報從各收件者回收是否成功(Tell me if recall succeeds or fails for each recipient)] 核取方塊,Outlook 會報告個別的收件者回收是否成功。
    outlook_recall02
    [回收這封郵件] 對話方塊

    圖說文字 1  選取是否要刪除郵件或要刪除和取代郵件。

    圖說文字 2 選取核取方塊以接收回收已成功的確認。

  6. 按一下 [確定(OK)]。,然後鍵入一封新郵件。
    如果你選擇的選項是 [刪除這封未閱讀郵件(Delete unread copies of this message)],那到這裡就結束了。
  7. 如果你選擇的選項是  [刪除這封未閱讀郵件並以新郵件取代(Delete unread copies and replace with a new message)],那麼 Outlook 會開啟這封已經寄出的郵件並包括該附件,讓你重新編輯,記得要在編輯完後按一下 [傳送(Send)]
  8. Outlook 會以電郵回報【回收】是否成功。

延伸閱讀:
[電腦軟體] 如何取得鑲在 Outlook2003 郵件中的小動畫
[電腦] Outlook 2003 English 如何使用顏色管理郵件
[電腦] 如何設定 Microsoft Outlook 2003 English 取消郵件通知及更改收信時間間距
[電腦]解決Microsoft Outlook 2003 無法顯示圖片
[電腦] MS-Outlook 電子郵件回收(recall)成功與否的案例探討

2008年10月18日 星期六

[電腦] 如何將 Windows Live Writer 的草稿移到另一台電腦

這個方法其實和上一篇 [電腦] 用 Windows Live Writer 備份[部落格]文章 有點類似,但還是稍微說明一下。

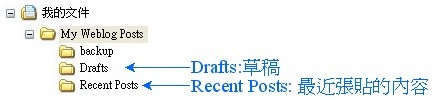

Windows Live Writer的【草稿】及【最近張貼內容】的文件都放在目錄【C:\Documents and Settings\username\My Documents\My Weblog Posts】,其中的[username]為使用者的電腦帳號,你可以將整個目錄複製下來,存到另一台電腦上的相同目錄上,或是當做一個新的目錄,可是欲開啟時必須要從檔案總管理點兩下滑鼠左鍵,會自動啟動[Windows Live Writer]並載入文件。

Windows_Live_Writer20


延伸閱讀:
[電腦] 用 Windows Live Writer 備份[部落格]文章

2008年10月17日 星期五

[電腦] 用 Windows Live Writer 備份[部落格]文章

一直在傷腦筋「如何備份部落格」?後來想到說 Windows Live Writer 既然有離線寫部落格的功能,就表示它會留存部落格文章的底稿在個人電腦的硬碟上。

找了一下,果不其然,Windows Live Writer 把它的【草稿】及【最近張貼內容】的文件都預設放在目錄【C:\Documents and Settings\username\My Documents\My Weblog Posts】,其中的[username]為使用者的電腦帳號,如果想要備份文章部落格的朋友,可以把預設目錄下的 【Recent Posts】資料夾的檔案定期備份即可,我檢查了我的資料夾,發現只要是透過 Windows Live Writer 發佈的文章,全部都有留底,這些檔案也都可以用滑鼠左鍵點兩下,然後會自動啟動[Windows Live Writer]並載入文件,蠻實用的。

Windows_Live_Writer20

想要了解更多 Windows Live Writer 的操作方法,可以參考這裡

想要知道目前台灣有哪些部落格支援 Windows Live Writer 發佈,可以參考這裡


延伸閱讀:
[電腦] 如何將 Windows Live Writer 的草稿移到另一台電腦

2008年10月11日 星期六

[技術] 簡介PTF(Polymer Tick Film)聚合厚模

PTF: Polymer Thick Film (聚合厚膜)

PET: Polyethylene terephthalate (聚乙烯對苯二甲酸酯),維基的解釋

聚合厚膜(PTF)軟性電路板:
利用網板印刷(silkscreen)把一層導電油墨(conductive_layer)及一層絕緣油墨(dielectric layer)印刷於PET基材上所形成的。通常是單層的線路,也可以是雙層或是多層線路,中間透過印刷或是經由類似通孔的印刷連結導電層與導電層。

(↓PTF的成型品)
PTF_sample_thumb1

雙層油墨的製造流程:

步驟一,印刷層導電線路於PET的基材上,有些PET會作霧化處裡以增加其導電油墨的附著力。點電油墨通裡使用銀漿導電石墨當作主要成分,所以會比一般的軟性電路板的鍍金要來得便宜。

步驟二,印刷層絕緣油墨並覆蓋在第一層導電線路上,以避免與第二層導電線路短路,但須預留下要與第二層導電線路連通的線路,不可覆蓋。絕緣層通常使用UV油墨為材質,因為可以快速烘乾,所以印刷完要經過UV燈烘烤。

步驟三,印刷層導電線路於層絕緣油墨上,留意與層導電線接觸的地方。

步驟四,印刷層絕緣油墨並覆蓋所有的導電線路,如有導電及特殊需求例外。

FTP_process02_thumb1

PTF的優點

  • 價錢較低並符合環保: PTF軟性電路板由於使用銀漿導電石墨並利用網板印刷來完成線路的佈局,比起一般傳統的軟性電路板使用銅板及電鍍金製程來得便宜很多。而且沒有電鍍製需求更為環保。
  • 交期短: 既然沒有電鍍製程,其製作流程比起傳統的軟性電路板少了很多的步驟及乾燥的時間。

PTF的缺點

  • 不可對折: FPC由於是使用銀膠及石墨的印刷,延展性比不上銅、金,強烈建議不可對折PTF軟性電路板。
  • 線路的間隙有最小限制: PTF廠商宣稱最小的線路間的間隙(space)為5mils (0.127mm),但是不良率非常高;一般的建議最小線路間的間隙(space)為20mils (0.5mm) 。傳統軟性電路板的最小的線路間的間隙(space)為3mils。

延伸閱讀:
PTF(Polymer Thick Film)製造的製程能力
PTF在PET上印刷線路的注意事項
軟性電路板(FPCB)線路設計注意事項 I

2008年10月8日 星期三

[SMT] 增加焊錫量的另一選擇 ─ Solder preforms (預成型錫片)

預成型錫片(Solder preforms)可以有各式樣的形狀,它基本上就是一塊用焊錫作成的錫塊,可以用來補足因鋼板印刷限制所造成的錫膏量不足缺點,一般會作卷帶包裝(tape and reel)並用SMT機器貼件。

它的好處是:

  1. 在 pin-in-paste 的製程中增加錫量,讓傳統插件零件可以有較完全的焊錫並減少銲錫的孔洞(voids)。
    Solder_preforms07
    (↓預成型錫於加於PIN-IN-PASTE製程)
    Solder_preforms05
    Solder_preforms04
  2. 降低平面度(Copalanarity)不良零件的空焊率、並提昇其銲錫性。可以將preforms置放於焊墊上並局部增加其銲錫量,讓銲錫可以接觸到零件腳,以達到焊錫的目的。

缺點是:

  • 這是一筆額外的花費,而且卷帶裝的價錢蠻貴的,如果可以的話,買散裝料來自己卷料,可以節省價錢。

預成型錫片(Solder preforms)也可以有不同用途,如當作接觸緩充直接加在兩個金屬的中間。或是當作安全開關,當溫度達到熔融溫度時就會短路,跳開電源。

有興趣的可以接洽 Indium (銦泰公司),下面是其技術文章連結:http://www.indium.net.cn/b5/downloads/products/thermalinterface/SolderPreforms-98365-TC.pdf


2008年10月7日 星期二

[技術] 電路板去板邊 ─ Router 切割機

電路板的 Router 切割機,可以將多合一的連板電路板切割成單板,比起 V-Cut 切割機的好處是。

  • 可以做非直線的切割。
  • 可以確保完全切斷電路板,不會有切不斷的問題。
  • 較不易造成零件或是焊錫點破裂(crack)。切割時較無應力問題。
  • 較不易損傷電路板上的小零件。V-cut切割後,電路板直接掉落,有損傷電路板上零件的可能性
  • 如何把 V-cut 的溝槽對準圓形刀片是一個問題,如果沒對準或是操作不當是,刀片就會跳出 V-cut溝槽,切錯位置,損壞電路板。

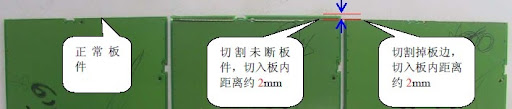

    (↓下圖顯示V-Cut切割不正確所造成的損害)
    V-cut_fail

但Router 切割機相對的也有一些缺點。

  • 機器設備比 V-cut 機貴。
  • 需要為每一片連板訂製電路板的固定治具(Supporting fixture)。
  • 需要在單板上設計定位孔,以利切割成單片。

延伸閱讀:
【電子產品】的生產製造流程
電路板去板邊 ─ V-Cut 切割機

[技術] 電路板去板邊 ─ V-Cut 分板機

V_cut_definition

這是一台 V-cut 去板邊切割機,它可以便宜、快速且無應力的切斷在電路板上預切出的 V 型槽(如上圖),它的原理很簡單,把V型溝槽對準圓形的刀片,然後用力的推過去,有些機器設計成自動,只要一個按鈕,刀片會自動移動劃過電路板並把板子切斷,刀片的高度是可以調整的,高度越高則壓力越小,刀片也較不易損壞。比起直接用手扳斷 V 型槽 ,用 V-cut 分板機來去板邊及分板有較穩定的品質。

V-cut_machine01

它的缺點是:

  • 必須要求電路板廠事先在電路板上切割出 V 型槽,否則 V-Cut 切割機無法動作。
  • V-Cut 切割機無法作不連續的切割。也就是說,V-Cut 切割機無法先切一段,然後舉起刀片,再切割下一段V-Cut,它必須一路切到底。
  • 電路板經過 V-Cut 切割機後會掉自動掉落到平台上,有機會損傷電子零件。一般來說,如果是單面板,會把有零件的那一面朝上;如果是雙面板,會把零件較多的一面朝上,以避免零件損傷。也可以設計墊高治具來克服板子直接掉落的問題,但治具是需要費用的,而且可能不同的板子會需要不同的電高治具。
  • 如何把 V 型槽對準圓型刀片是一個問題,如果沒對準或是操作不當時,刀片就會跳出 V 型槽,位置切偏,損壞電路板及刀片。
    大部分的V-cut分板機的圓刀前面會有一個防呆保護罩,如果高度設定得當,保護罩可以防止防止圓型刀片跳開板子而切偏;保護罩也可以在板子進入圓形刀片前就擋住板子進入刀片底下。但是對於自動機型必須加裝『安全模式』的保護裝置,因為刀片會自動移動,在切不到板子的情況下要停止。就我個人的了解,
    但大部分的工廠都疏忽這個動作,造成有一定的不良率損傷。
    (↓下圖顯示V-Cut切割不正確所造成的損害)
    V-cut_fail_thumb

延伸閱讀:
【電子產品】的生產製造流程
電路板去板邊 ─ Router 切割機
電路板去板邊 ─ 手動去板邊 (Manually V-cut breaking)
電路板去板邊 ─ 總整理 (Summary)

2008年10月6日 星期一

[分享] 簡單修復「小鬧鐘」及「掛鐘」

(※不適用數位電子式的的鬧鐘)

前幾天家裡的掛鐘突然越走越慢(納悶),記得我剛換完電池沒多久耶,只好再去買一顆新的電池,可是,新電池一換上去之後,它也只掙扎了兩下就....掛了,掛在牆上一動也不動。

本來想說過兩天到大賣場再買一個新的掛鐘,後來想起來,之前我的鬧鐘好像也有類似的問題,後來我是自己把它拆開來修理,到現在都還走得好好的。

於是,死馬當活馬醫看看,景氣也不太好,自己修看看,反正修不好頂多就是報廢囉!(其實是自己工程師的性格,就是想拆東西)
Noting2me

沒想到,跟我當初修鬧鐘的現象類似,現在我已經把它修好了,不只省了換掛鐘的費用,也不用再跑一趟賣場,搞不好到了賣場還會再買一些有的沒有的。

廢話不多說,現在就來分享一下修掛鐘及鬧鐘的經驗。

就我的經驗,石英鐘的壽命是很長的,也不容易壞,就我修理的一台鬧鐘及一台掛鐘,其問題都市因為接處不良引起的,參考下面的圖片(每家的鬧鐘設計大同小異)。

至於接處不良引的原因,則出在電路板與電池的接觸點生鏽了,事實上應該不叫生鏽,姑且稱之吧。只要把這一些看似生鏽的髒東西清一清,再把它裝回去,一般都可以解決。

清理這些類似生鏽的髒東西,可以用電器端子專用的清潔液(五金賣場有賣),或是用一字起把它括除後用酒精擦拭。要注意的是,如果清潔不乾淨,用一段時間之後會再復發,我記得我的前一個鬧鐘最後是用焊錫直接把它焊死的。

有更好方法的讀者,不彷也提供你的寶貴經驗。

clock_repair04


2008年9月20日 星期六

【塑膠袋】原來是這麼做出來的

最近還在和同事討論【塑膠袋】是這麼做出來的,今天去參觀了一下『台北國際塑膠橡膠工業展 (Taipei PLAS)』,剛好就有展出【吹袋機】,正在展示如何製作塑膠袋。

1. 首先把塑膠原料放入料筒,然後加熱熔化塑膠原料並擠出。

2. 再用熱風把把擠出的塑膠袋吹大變薄。

3. 經過風車冷卻成型的塑膠袋並壓扁。

4. 半成品捲袋包裝。

BlowFilmMachine_indicator01
(↑圖片來源http://www.lienchiny.com.tw
)

(↓詳細的塑膠袋吹脹放大圖)

BlowFilmMachine02

5. 捲袋完成後還要印刷、封口、裁切打孔。 (也有一體成型的機器)


有圖有真相
(↓這是在『台北國際塑膠橡膠工業展 (Taipei PLAS)』現場拍的照片,機器至少有三到四個成人高)
BlowFilmMachine05 BlowFilmMachine06


Related Posts with Thumbnails

我的網誌清單
